极端气候下的MEG防冻液配方设计：从热沙漠到北极

MEG 防冻液配方设计(基于乙二醇 CAS 107-21-1)首先是一个气候问题,然后才是一个化学问题。同一款乙二醇,在北极设计工况下要保护一台停驶的发动机,在沙漠设计工况下要把热量排出去;这两个要求把浓度往相反的方向拉:防冻保护随 MEG 含量上升而改善,热容与可泵送性却随之变差。答案是按温度选比例,而不是按配方选温度:北极 -50°C 工况用 60 vol%,沙漠工况用 25–30 vol%,冰点取比设备停放温度再低 3–5°C。本文讲这些取舍在哪里咬人,以及哪些现场检查能让配方待在包线以内;所用浓度、冰点与爆裂点数值就是本文自带的参考表,给的是设计值而不是批次实测。缓蚀剂化学体系的背景请见姊妹篇乙二醇 MEG 冷却液指南。

MEG 防冻液配方应该按哪个温度来设计?

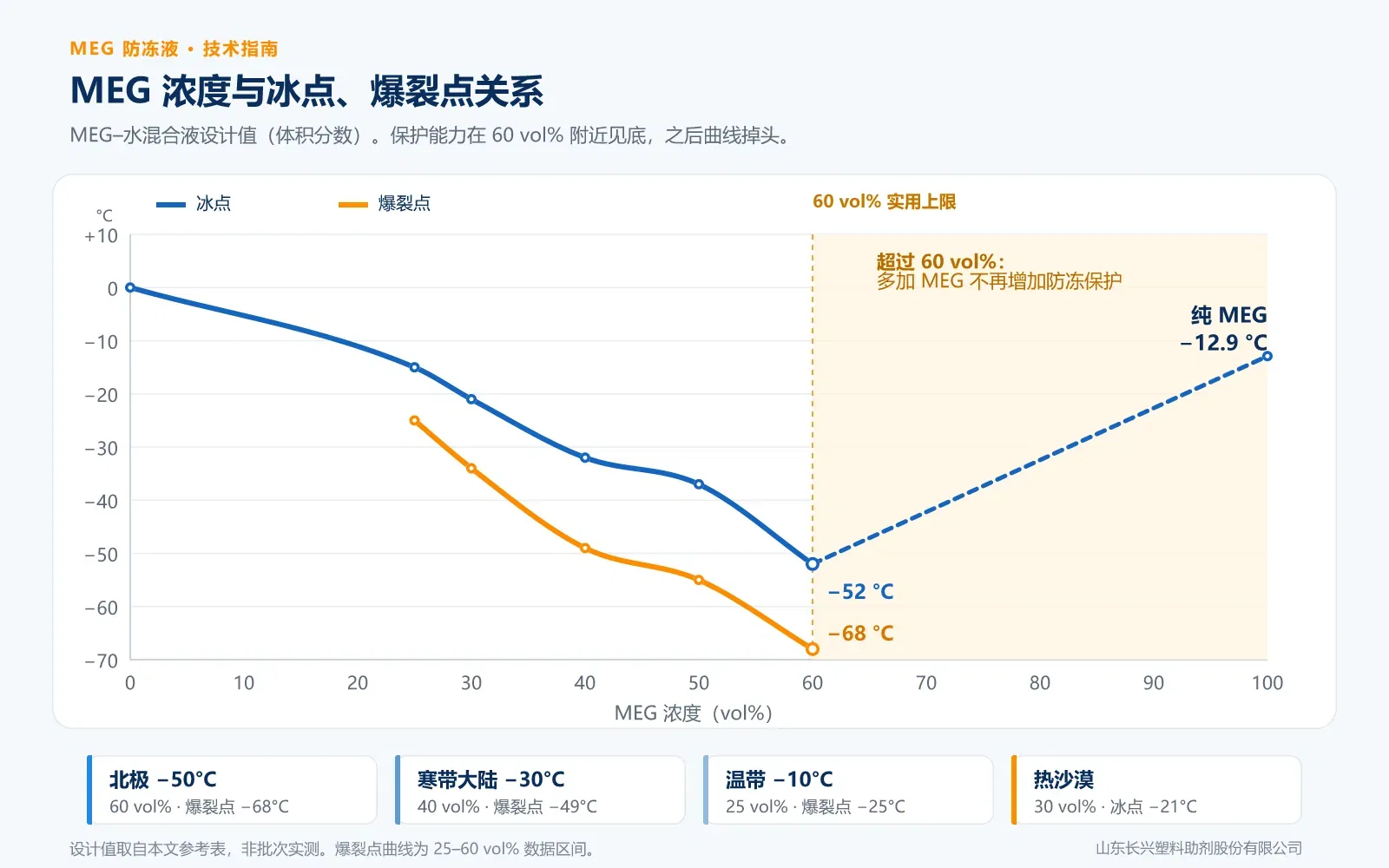

决定性参数是设备在断电状态下真正会待到的那个最低温度,不是冬季平均值,也不是运行温度。停驶发动机里的冷却液会与环境温度平衡,而结晶即使没有完全冻实,也足以堵死暖风芯体,或让水泵在启动瞬间缺水。因此工作规则是一个裕量:把乙二醇防冻保护选在比最低预期环境温度再低 3–5°C。在实用的 0–60 vol% 区间内,防冻保护从 0°C 一路到约 -52°C;超过 60 vol% 冰点反而升高,这就是 60 vol% 是上限而非起点的原因。未稀释的乙二醇站在曲线的错误一端:出厂状态(≥99.5 wt%)的 MEG 冰点为 -12.9°C,比 25 vol% 配方还差。

在冰点之外还有第二个限值,即爆裂点:冻结体膨胀到足以胀裂铸铁或铝制水道的那个温度。冰点与爆裂点不是同一个数。参考表里,冰点与爆裂点在 35–60 vol% 区间相差约 15–18°C:50 vol% 是冰点 -37°C 对爆裂点 -55°C,60 vol% 是 -52°C 对 -68°C。气候同样决定缓蚀剂选型,只是这里是定性判断而非数字:硅酸盐体系的 IAT 产品对持续高温最敏感,而有机酸(OAT)与混合有机酸(HOAT)才是热带工况和长换液周期通常指定的技术路线。至于低温工况,粘度会在冰点之前很久就成为约束条件。

北极作业:-50°C 工况下的 MEG 北极配方

采矿、油气和北方运输设备常把 -50°C 列为设计工况。参考表恰好到那里为止:60 vol% MEG 给出冰点 -52°C、爆裂点 -68°C。按 3–5°C 裕量,-50°C 工况需要冰点达到 -53 至 -55°C,而 60 vol% 够不着,也没有更多的防冻保护可买,因为曲线已经掉头。真正满足设计工况的是爆裂点,它比冰点低 18°C。所以北极配方是对着爆裂点指定的,并且要当作一项传热妥协来接受,而不是把表上最浓的那一档灌进去。

爆裂保护与防冻保护的区别

防冻保护测的是第一个冰晶形成的温度,此时混合液仍以浆状保持可泵送。爆裂保护测的是膨胀冰产生足以胀裂水道压力的温度。对露天停放的设备来说,爆裂点才是花钱的那一个,而且冰点与爆裂点的差距随浓度拉大:按参考表,25 vol% 差 10°C,35 vol% 差 15°C,50 vol% 差 18°C。关键任务的北极设备应按爆裂点指定;只按冰点选,在浓度区间顶端大约会乐观 15–18°C。

粘度与冷启动流动

过度浓缩最先暴露在粘度上。乙二醇水溶液随温度下降而变稠,浓度越高变稠越快:即使只看 20°C,参考表也已列出水 3.0 cP、30 vol% 为 7.5 cP、50 vol% 为 15 cP。一个循环不起来的配方,让发动机保持低温的效果与一个彻底冻实的配方相差不远,同时还给水泵和密封件加载。丙二醇不是出路,同样的冰点它需要比 MEG 更高的浓度,粘度还是 MEG 的两到三倍;PG 被选中是出于毒性考虑(食品接触及对饮用水邻近的系统),而不是为了低温流动。北极的实际做法是围绕冷却液来做工程:配缸体加热器,并按稠密流体来选散热器与水泵能力。

热沙漠工况:按站点需要配最低的 MEG 含量

在热沙漠设计工况里,MEG 配方的约束从防冻保护移向散热。沸腾主要由系统压力决定:带压的水箱盖可以把混合液的沸点顶到 100°C 以上相当远处,也就是说夏天是盖子在扛,浓度只是次要因素。所以这里的操作指令是按当地罕见低温夜所需的最小 MEG 含量来配,省下的余量同时换成热容、泵功和高温下的低粘度。25–30 vol% 已经保护到 -15 至 -21°C,对沙漠夜晚绰绰有余。

沙漠工况的缓蚀剂选型遵循同一条低浓度逻辑。持续高温是硅酸盐稳定的 IAT 产品劣化、并在换热表面留下沉积的根源;以有机酸盐(常见为 2-乙基己酸酯与癸二酸盐)为核心的 OAT 与 HOAT 才是热带工况的常规规格。买缓蚀剂包要看调配商的数据表,以及成品冷却液所依据的标准:轻型乙二醇发动机冷却液看 ASTM D3306,重载浓缩液看 ASTM D4985,中国市场车辆冷却液看 GB 29743.1-2022,而不是听一段气候轶事。

这四行就是本文的参考表;缓蚀剂那一列是该工况的常规搭配,不是规则。北极这一行要仔细读:它靠爆裂点满足 -50°C 设计工况,却达不到 3–5°C 的冰点裕量,这正是参考表在 60 vol% 以上强加给设计者的取舍。

现场维护实践:检测防冻液浓度

三项检查能让 MEG 防冻液配方待在包线以内:测浓度、按同一规格补液、按缓蚀剂标定周期换液。

1. 每个季节交替时用折光仪测一次防冻液浓度并把读数记下来。两次测试之间的趋势才是信号,而比重计不适合这项用途,它读的是比重,还会被污染干扰。需要实验室数值时,冰点按 ASTM D1177 测定。
2. 补液用同一规格的成品,不要加浓缩液,也不要加自来水。常见的失效模式是浓度漂移,而自来水会把硬度带进一个原本按去离子水设计的配方。
3. 按缓蚀剂标定的换液周期更换,而不是按日历;把 pH 下降当作需要追查的线索,而不是一个用来求平均的数字。

常见问题

设计顺序:先定温度,再定浓度,再接受代价

为极端气候设计MEG 防冻液配方,归结为按顺序做出三个决定:先写下设备会待到的那个温度;再选一个浓度,使冰点带 3–5°C 裕量、爆裂点低于设计工况;然后接受这个浓度在热容与冷启动流动上的代价。60 vol% 以上再买不到防冻保护,所以区间北极一端要围绕冷却液做工程;30 vol% 以下,夏天是水箱盖的问题而不是乙二醇的问题。把标准写进订单:ASTM D3306、ASTM D4985 或 GB 29743.1-2022,配方就不再是猜。
